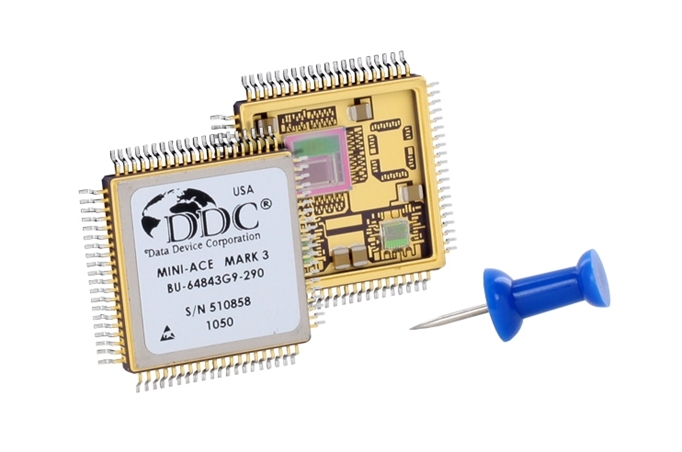

Mini-ACE® Mark3 and PCI Mini-ACE® Mark3 军标1553协议芯片
BU-64743, BU-64745, BU-64843, BU-64845, BU-64863

Features

• 完全整合3.3或5.0V, 1553 A/B Notice 2终端
• 全球第一个单3.3V终端
• 收发器屏蔽功能
• 全球最小型CQFP MIL-STD-1553终端元器件
• 80-pin 陶瓷封装Flatpack/Gull Wing Package
• Enhanced Mini-ACE架构
• 多种配置版本:
- 单R, 4K RAM;- BC/RT/Monitor, 4K RAM;- BC/RT/Monitor, 64K RAM
• 支持1553A/B Notice 2, McAir, STANAG 3838协议
• MIL-STD-1553, McAir和MIL-STD-1760收发器选项

• 高度灵活的主机接口
• 兼容Mini-ACE和ACE系列
• 高度自动化BC架构,内建消息序列控制器
• 支持Single, Double和循环RT缓冲操作
• Selective Message Monitor
• 内建丰富的自测试程序
• 支持10, 12, 16, or 20 MHz 时钟输入
• 提供支持Windows® 9x/2000/XP, Windows NT®, VxWorks® and Linux的软件库与驱动
• 完整军标筛选和军温

PCI接口版本:

  • 32-bit/33 MHz, 3.3 Volt PCI Target接口



Mini-ACE Mark3,世界上第一个内建收发器的3.3V Mil-Std-1553终端,避免了使用5V供电所需的空间和成本,同时提供最小型的陶瓷封装1553终端,芯片尺寸仅0.88”,特别于PC版空间紧缺的情况下是一个理想的选择。Mini-ACE Mark3终端提供主机处理器或PCI接口与1553总线之间的接口。



产品优势

  • 通过认证和可靠的技术
  • 小型化有效较少:空间;功耗;重量;成本
  • 与ACE, Mini-ACE®, and Enhanced Mini-ACE®系列软件兼容
  • 适合极端环境的陶瓷封装

应用范围

  • 任务计算机
  • 数据记录仪
  • LRU's
  • 显示系统
  • 地面应用,车辆载具
  • 商业航空航天
