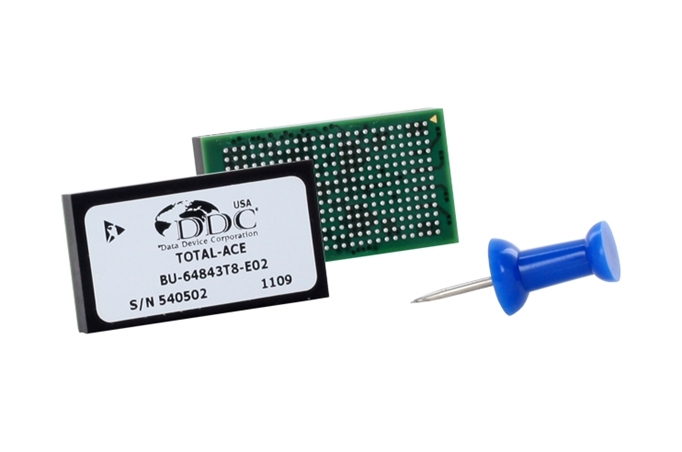

Total-ACE® 单封装完整整合军标1553协议芯片
BU-648x3T/U/H/I

主要特性:

  • 高度整合小型312BGA封装包含1553协议芯片,内存,收发器和变压器:
    • 变压器耦合 (0.6" x 1.1"x0.185") (15.2 mm x 27.9 mm x 4.7 mm)
    • 直接与变压器耦合(0.7" x 1.1"x0.185")(17.8 mm x 27.9 mm x 4.7 mm)
  • 1 双冗余军标1553通道
    • BC, RT, MT 或 RT/MT 工作模式
    • 支持直接耦合和/或变压器耦合
    • 支持MIL-STD-1553 A/B & MIL-STD-1760
    • 4K x 16 或 64K x 16 RAM
    • Tx Inhibit功能供单MT应用;BC Disable功能供单RT应用
    • 外部RT地址输入
    • 支持MIL-STD-1760 RT Auto Boot
    • Simple System RT模式
  • 内建自动化自测试
  • 单3.3V工作电压
  • 可进行DO-254认证
  • 可选含铅或环保版本
  • C语言软件开发包,含例子程序支持Windows®, Linux®, and VxWorks®
  • 图像界面软件,C代码生成功能
  • -55°C to +125°C



世界上首个完全集成的Mil-Std-1553元器件,完整的1553协议,内存,收发器和隔离变压器都在一个小塑料BGA封装与内建1553直接和/或变压器耦合连接,节省板卡所需空间,简化您的1553设计和布局。



产品优势

  • 小型化单一完整封装,可节约板卡空间,简化板卡设计和线路布局
  • 单一完整封装元器件,提升可靠性
  • 超过6千2百万工作小时数的服务历程的现场验证与可靠技术
  • 通过质量和RT认证的器件,简化认证程序
  • 低成本应用方案
  • 软件兼容于ACE, Mini-ACE®, Enhanced Mini-ACE®, Micro-ACE®,与 Mini-ACE® Mark3系列

典型应用

  • 任务计算机
  • 数字数据记录设备
  • LRU
  • 显示系统
  • 无线电,调谐器
  • 雷达系统态势感知
  • 地面应用,车辆载具
  • 商业航空航天
  • Total-ACE Mil-Std-1553终端和变压器完全整合元器件 下载
  • Enhanced Mini-ACE 使用手册 Vol. 1 - 架构手册 下载
  • Enhanced Mini-ACE 使用手册 Vol. 2 - 硬件手册 下载
  • BU-69092SX AceXtreme C SDK 软件开发包参考手册 下载
  • BU-69092SX AceXtreme C SDK 软件开发包使用手册 下载
